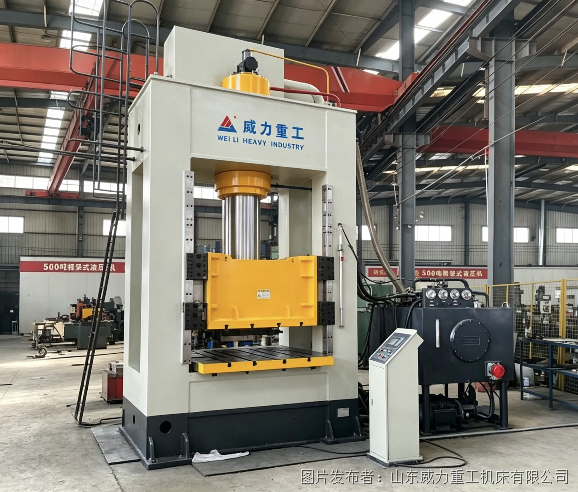

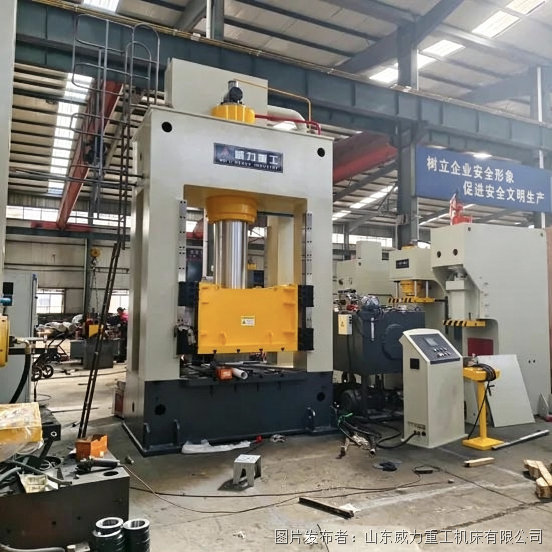

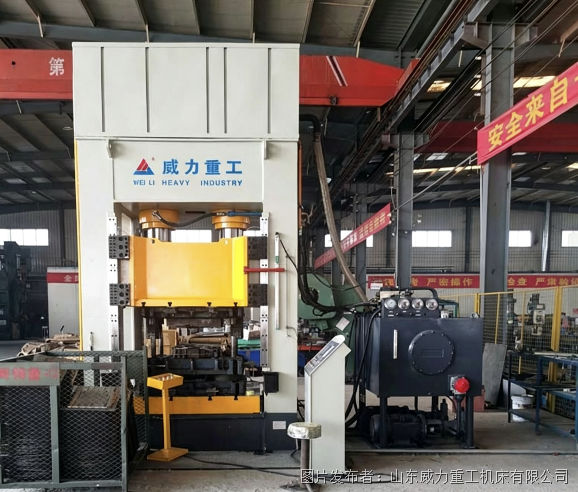

框架式弯头拉伸成型液压机在管件弯头生产投产前，试模调试是必不可少的环节。试模的核心目的就是检验模具、板材、设备三者之间的匹配程度，通过调整各项工艺参数，消除薄板弯头在拉伸成型过程中的各类缺陷。很多管件加工厂在新模具上机试模时，经常遇到弯头侧壁开裂、法兰部位起皱、工件回弹、成型轮廓不饱满等问题，大多是参数设置不合理、调试步骤不规范造成。掌握规范的试模流程与参数优化方法，可以大幅缩短试模周期，降低板材与模具损耗，快速稳定弯头产品的成型质量。
正式试模之前，需要先完成设备与模具的前期检查工作。首先检查框架式液压机机身、滑块、液压垫有无异常，确认设备各项保护功能正常，行程限位、急停装置、过载保护能够可靠触发。随后完成模具吊装与对中安装，将弯头拉伸模具固定在工作台与滑块上，校准模具中心，保证模具与滑块同轴，防止偏心受力导致工件单边拉伸变形，也避免长期偏载损伤框架机身。模具紧固完成后，手动点动滑块下行，空机往复运行数次，检查模具开合是否顺畅，有无卡滞、碰撞干涉问题。同时核对坯料板材材质、厚度，不锈钢板材和碳钢板材延伸率不同，对应的初始参数需要区分设定。
试模操作遵循由浅到深、压力由小到大的原则，禁止直接满压力一次性拉伸成型。先放置坯料进行空载预压，初步设定滑块速度、液压垫压边力以及保压时间。在弯头深拉伸工艺中，液压垫压边力是最关键的参数。压边力过小，板材法兰区域容易失稳堆积，形成褶皱；压边力过大，板材进料阻力增加，侧壁拉力超过材料极限，直接出现撕裂。初次试模建议设置较低压边力，成型完成观察工件状态，如果出现起皱，小幅递增压边力；若出现开裂，则适当降低压边力，反复微调，找到适配该板材的压力区间。
滑块运行速度同样需要分段设置。快速下行阶段，滑块可以保持较高速度靠近坯料，提升生产效率；进入工进拉伸阶段，必须降低滑块速度，保持匀速进给。过快的拉伸速度会造成板材应力瞬间集中，极易出现局部拉裂。保压时间需要根据板材厚度和弯头拉伸深度调整，保压可以让金属充分塑性流动，减少成型后的回弹变形。保压时间不足，弯头脱模之后容易回弹变形，尺寸达不到图纸要求；保压时间过长，会增加能耗，降低生产节拍。
试模过程中要做好样品记录，每调整一组参数，保留一件成型工件，标注对应的压边力、滑块速度、保压时间，对比工件成型状态。如果弯头口部出现波浪褶皱，重点加大液压垫压边力；如果弯头圆弧位置出现撕裂，除了降低压边力，还要检查模具圆角是否光滑，适当增加板材润滑，减少坯料和模具之间的摩擦阻力。若是工件脱模后回弹严重，可适当延长保压时间，小幅提升成型压力。
参数调试合格之后，不能直接大批量投产，需要连续试压多件工件，验证参数稳定性。连续成型的几件弯头尺寸、外观无明显缺陷，才算试模调试完成，保存这套工艺参数到 PLC 控制系统中，后续换产时可以直接调用。试模完成后，整理调试记录，标注该套模具对应的整套参数，方便后续生产、模具检修时参考。规范的试模流程和科学的参数优化，能够有效规避薄板弯头拉伸成型缺陷，充分发挥框架式弯头拉伸成型液压机高刚性、抗偏载的设备优势，保障管件产品稳定量产。
