在5G通信、人工智能算力与智能驾驶系统加速迭代的当下，高端PCB已超越电气连接功能，成为决定系统性能上限的核心载体。当数据传输速率向单通道200Gbps演进，当车载毫米波雷达需要在-40℃到125℃的极端温度区间内保持信号稳定，PCB制造商面临的挑战已从“能否做出来”升级为“能否以高一致性、高可靠性持续交付”。衡量一家厂商的技术实力，不能仅看其工艺列表，更要审视其是否构建起覆盖材料选型、精密加工、可靠性验证与量产管控的系统化能力。迅捷兴的实践，为理解这一体系提供了具体样本。
一、高频高速下的信号完整性保障
随着数据传输速率不断提升，PCB的损耗、串扰与时延控制成为核心挑战。迅捷兴在高频高速领域的积累，体现在其对特种材料加工与阻抗精准控制的工程能力上。
公司掌握的高频高速板加工技术，可支持从传统FR-4到PTFE、碳氢树脂等低损耗材料的稳定量产。针对400G光模块、算力服务器电源设备等已批量供货的产品，其工程团队在叠层设计、过孔背钻、铜箔表面处理等环节积累了成熟的工艺参数库。信丰基地的高多层、HDI专线为这类产品提供了稳定的制造环境，自动化设备对线宽、介质厚度的控制精度，是信号完整性的物理基础。
二、高可靠性场景的工艺纵深
汽车电子与医疗设备对PCB可靠性的要求近乎苛刻。迅捷兴通过三方面构建起这道防线：

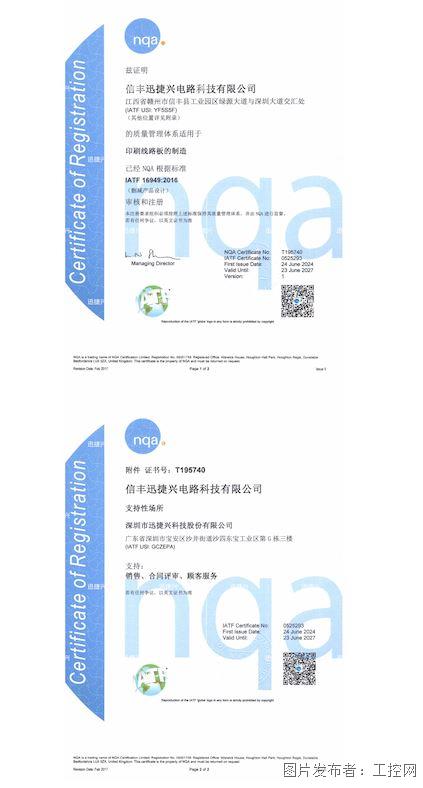

其一是车规级工艺能力。公司已通过IATF 16949认证，产品覆盖智能座舱、自动驾驶雷达、域控制器等场景。针对车载应用的高温高湿工作环境，其无引线局部镀镍金技术可避免传统工艺中引线残留导致的腐蚀风险。
其二是可靠性分析。信丰基地配备的失效分析实验室，拥有高压CAF试验机、扫描电镜等设备，能够在设计验证阶段模拟产品15年使用寿命内的环境应力。当某批次刚挠结合板在冷热冲击测试出现孔壁镀铜贯穿裂纹时，团队可通过PCS级全流程追溯系统快速定位是钻孔参数异常还是孔壁镀铜参数不合理还是压合参数偏移，并反向优化工艺。
其三是拥有冷热冲击试验机、CAF测试机，模拟产品在重复极限使用环境的可靠性。变化铜厚度线路板（国内首创）解决了同一块板上大电流层与信号层对铜厚的矛盾需求，该技术已应用于高功率电源模块；新型非填充镂空内埋电感器件技术则通过结构创新，在减小电路面积的同时提升能效。
高端PCB的批量制造，最大挑战在于将研发阶段“做出来”的样品，在产线上“千片如一”地复制。迅捷兴信丰基地作为工信部认证的5G工厂，其价值正在于此。全流程由MES、APS、EAP等系统协同调度：物料入库后，AGV根据指令自动配送；压合、电镀、曝光等工序的设备参数实时上传至中央数据库；QMS系统对关键工艺进行SPC监控，当参数出现漂移趋势时自动预警。“双辅料+大拼版”的生产方式创新，进一步提升了工艺稳定性，减少了因频繁换线导致的参数波动。
四、技术储备的广度与深度
衡量技术强弱的另一个维度，是面对新兴需求时的响应速度与解决方案储备。迅捷兴累计拥有有效专利183项（发明专利46项），研发人员占比超过10%，建有省级工程技术研究中心。其技术版图覆盖HDI板、刚挠结合板、厚铜板、金属基板等几乎所有特殊工艺领域。在机器人领域，刚挠结合板技术被用于关节模组；在通信领域，高频高速板支撑了400G光模块的批量交付；在医疗领域，ISO13485认证体系下生产的内窥镜成像板、监护仪主控板，对长期可靠性有严苛要求。
五、从单点技术到系统化服务
高端客户的需求往往不是单一工艺的突破，而是贯穿设计、验证、量产全流程的协同。迅捷兴的一站式服务模式在此场景下价值凸显：深圳基地负责快速样件验证，月处理品种超6500款；信丰基地承接中试与批量制造；珠海智慧工厂则通过智能合拼优化成本效率。
这种布局确保技术标准在同一体系内无缝传承——研发阶段确定的叠层结构、材料选型、阻抗控制参数，能够精准复现于量产环节。对于正在攻克下一代AI服务器电源、或即将启动毫米波雷达装车测试的团队而言，这种“从图纸到产品”的系统化能力，比单一技术的领先更具实际意义。
结语
高端PCB制造的技术实力，最终体现为对“不确定性”的驾驭能力。迅捷兴的实践表明，这些问题的答案，藏在183项专利、130人研发团队、三大基地协同、全流程追溯体系构成的系统能力之中。当客户带着非标需求出现时，这套体系能快速提供从材料选型到工艺落地的完整方案；当产品从研发走向量产时，它能确保每一块板都与验证样件无异。对于寻找技术型合作伙伴的硬件团队而言，这套体系的完整性与成熟度，值得纳入考察视野。
