GT304L是一款4通道的电容传感，工作电压范围：2.5V~5.0V，芯片内置4路LED驱动器，支持32PWM调光，OUT端口可直接驱动LED，同时支持 I²C与1:1直连双接口， 搭载Green Touch3™引擎，集成模拟补偿电路、数字噪声滤波器及 CS/EFT 增强核心，可轻松抵御 EMC、EMI干扰、电压波动及温湿度漂移，超强抗干扰与低功耗适用于消费电子到家电领域。
特性：
■4通道电容传感输入
■内置GreenTouch3™引擎
- 模拟补偿电路
- 内置数字噪声滤波器
- 智能灵敏度校准
- 内置CS、EFT增强核心
■支持两种接口类型
- 1:1直接输出模式
- I²C接口模式
■提供中断功能
■LED驱动器（32级调光控制）
■通过CTRL引脚连接进行灵敏度控制
■极低的功耗
- 正常待机：145uA (@3.3V)
- 正常待机：160uA (@5.0V)

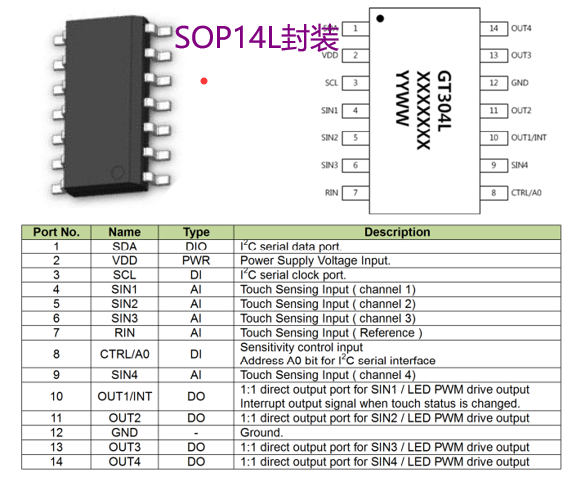

■封装类型：SOP14L、QFN16L

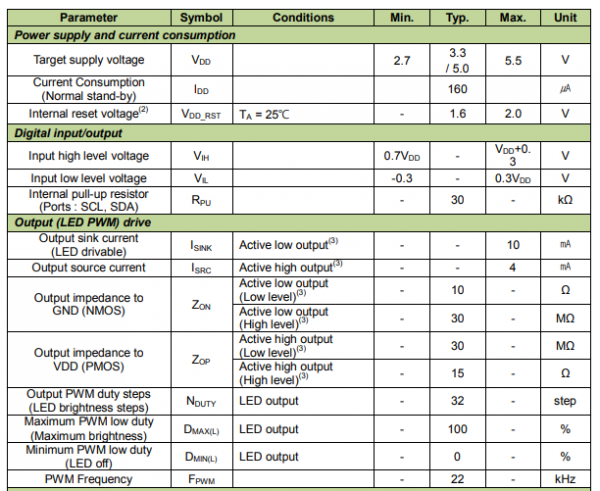

电气特性摘要 (VDD = 3.3V, TA = 25°C)
●目标工作电压 (VDD)： 2.7V ~ 5.5V
●工作电流 (正常待机)： 典型值 160 µA (@5.0V)
●输出驱动电流 (LED PWM)： 最大灌电流 10 mA
●PWM频率： 典型值 22 kHz
●PWM调光等级： 32 级
●最小可检测电容变化 (ΔCS,MIN)： 0.1 pF
●最大SIN输入电容 (CSIN,MAX)： 100 pF
●灵敏度选择等级 (NSEN)： 60 级
I²C特性
●支持标准模式 (最高100 kHz) 和快速模式 (最高400 kHz)
●内部上拉电阻（SCL, SDA）：典型值 30 kΩ
应用领域
1.家用电器：冰箱、空调、洗衣机、微波炉等的触摸控制面板。
2.消费电子：智能门锁、遥控器、手机、便携式音频/视频设备。
3.多媒体设备：电视、数码相框、家庭影院系统的触摸按键。
4.办公与PC外设：显示器、复印机、灯光控制、游戏设备等。
获取GT304L产品PDF、技术支持、DEMO板、申请样片可联系ISweek工采网：19168597394（微信同号）专业提供触摸IC,触摸芯片,触摸集成电路,触摸控制解决方案订制等服务。
原文标题 : 4通道电容触摸芯片，GT304L电容触摸解决方案
