芝能智芯出品
在2025年光通信大会（OFC）上，业界领袖们一致认为，光子技术正成为数据中心AI算力集群互连的核心驱动力。随着大规模语言模型（LLM）对算力和带宽提出前所未有的需求，传统电互连已经难以承载未来AI集群的规模化扩张。
我们从光子组件市场格局、AI驱动下的互连需求演变入手，深入解析“Scale-Out”与“Scale-Up”两种网络架构下光互连的应用与挑战，并重点剖析共封装光学（CPO）技术如何在功耗、带宽和可靠性三方面实现突破。
展望未来，在AI数据中心运营商与芯片巨头的共推下，光子技术正加速由“可选”走向“必需”，并将彻底重塑数据中心的互连格局。
Part 1
数据中心AI互连需求的爆发式增长
光子组件市场：从电信向数据通信的结构性转移

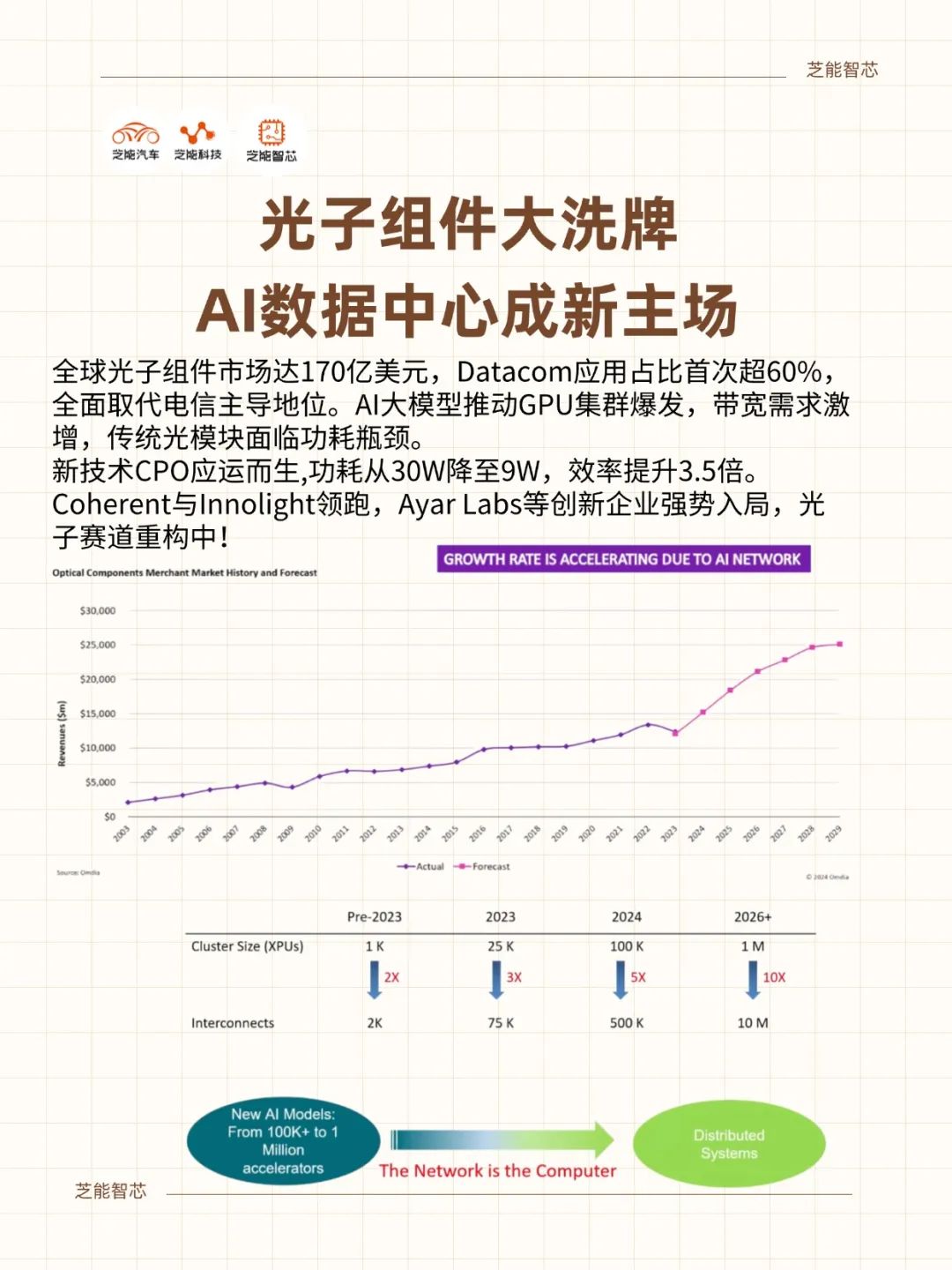

2024年，全球光学组件市场规模预计约为170亿美元，长期以来电信应用一直占据主导地位。然而，随着人工智能数据中心对高带宽、低延迟互连的需求迅速上升，光子组件市场正发生结构性转变：数据通信（Datacom）应用的占比已超过60%。
这一趋势不仅反映出应用重心的迁移，也预示未来技术发展的关键方向将围绕AI计算基础设施展开。
J.P. Morgan 的市场调研显示，目前主要光子组件供应商中，Coherent 与 Innolight 各占据约 20% 的市场份额，Broadcom 约为 10%。其余市场份额由多个创新型企业共同分担，包括 Ayar Labs 和 Celestial AI 等具备技术突破潜力的公司。
大规模语言模型驱动的AI集群扩张对互连提出新要求
在大规模语言模型（LLM）驱动下，AI计算集群规模呈指数级增长。据 Dell’Oro Group 数据，LLM参数规模已从数十亿级迅速扩展至数千亿级，带动AI集群从数百GPU规模扩展至数万甚至十几万GPU级别。
这种扩张不仅增加了算力本身的部署规模，更显著提升了对高带宽、低延迟互连的需求。
在算力增长的同时，互连带宽需求增长更为迅猛。通常情况下，XPU（包括GPU及定制AI加速器）数量翻倍，其对应的互连带宽需求需要提升约2.5至3倍。
J.P. Morgan 预测，到2030年，网络设备在数据中心资本支出（CapEx）中的占比将由当前的5%~10%提升至15%~20%，进一步突显了互连技术在AI基础设施中的战略地位。

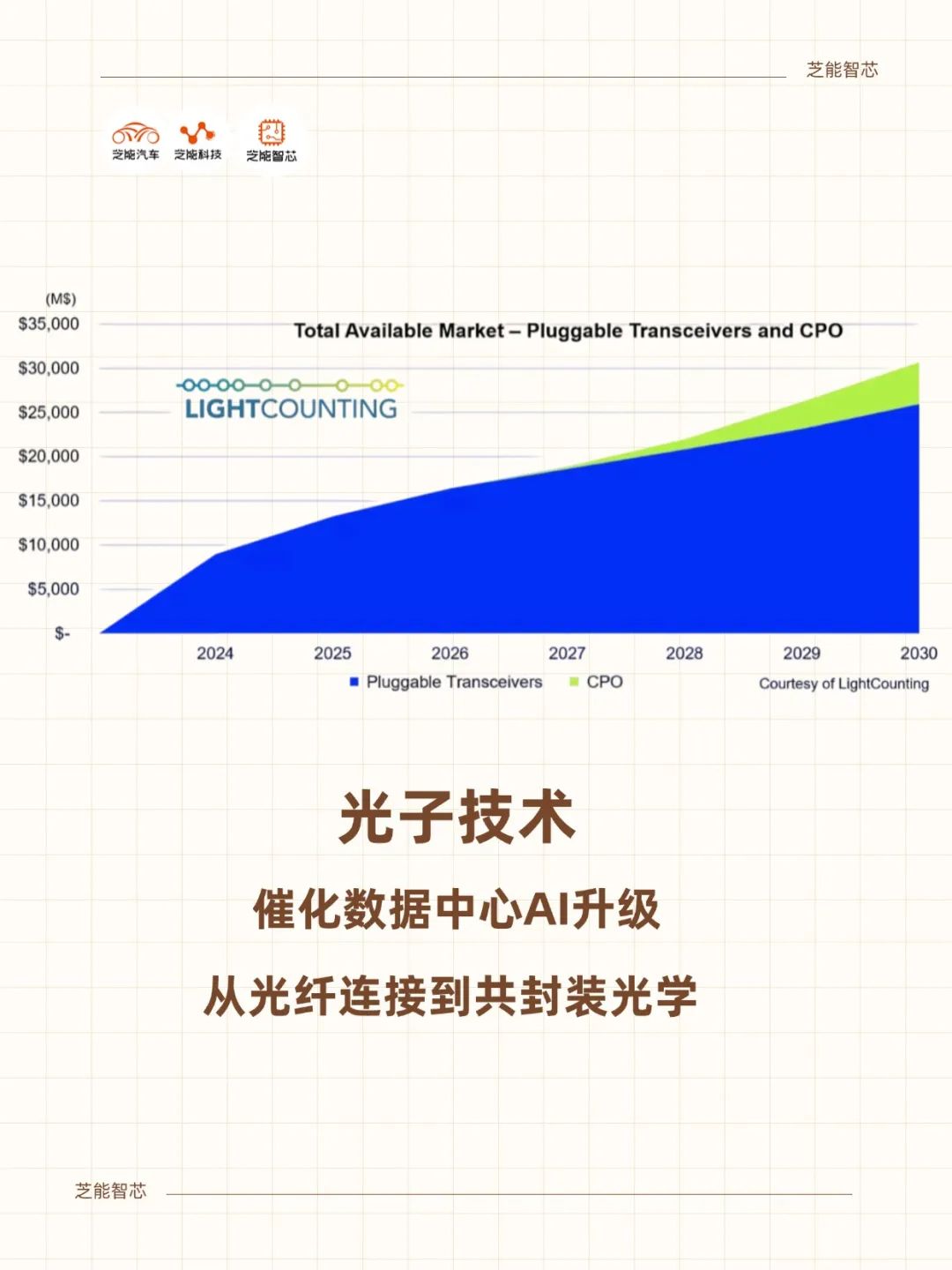

光子互连技术演进：从可插拔模块向协封装光子
当前AI集群中规模扩展网络已全面采用光子互连技术，尤其在跨机架与跨行连接中更为普遍。
数据中心通常使用可插拔光收发器（Pluggable Optical Transceivers）连接网络接口卡（NIC）与交换机，传输距离可达几十米，随着LLM规模扩大，传统光模块在功耗和热管理方面的局限日益显现。
Part 2

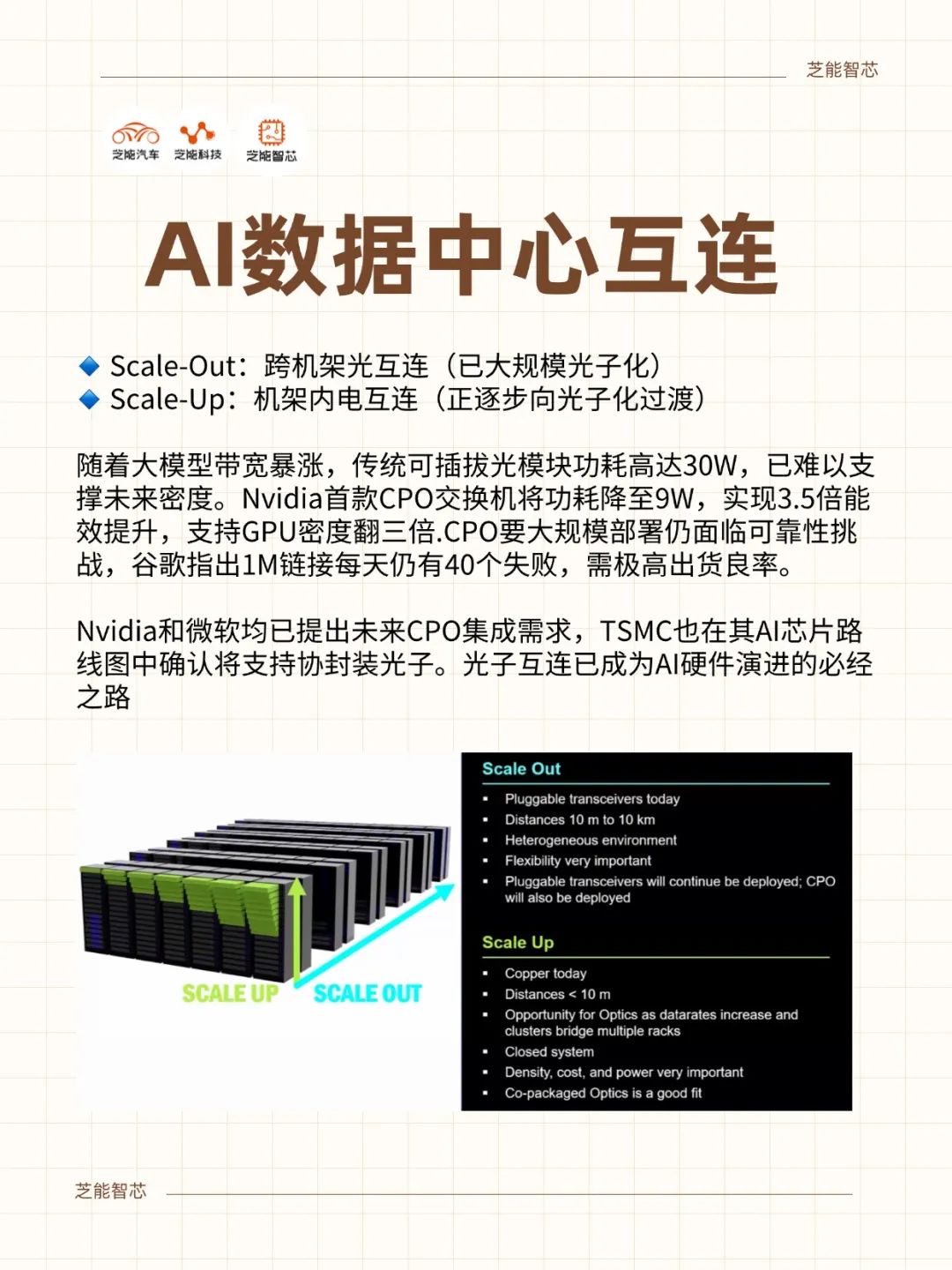

Scale-Out 与 Scale-Up：
两大光互连架构的技术演进

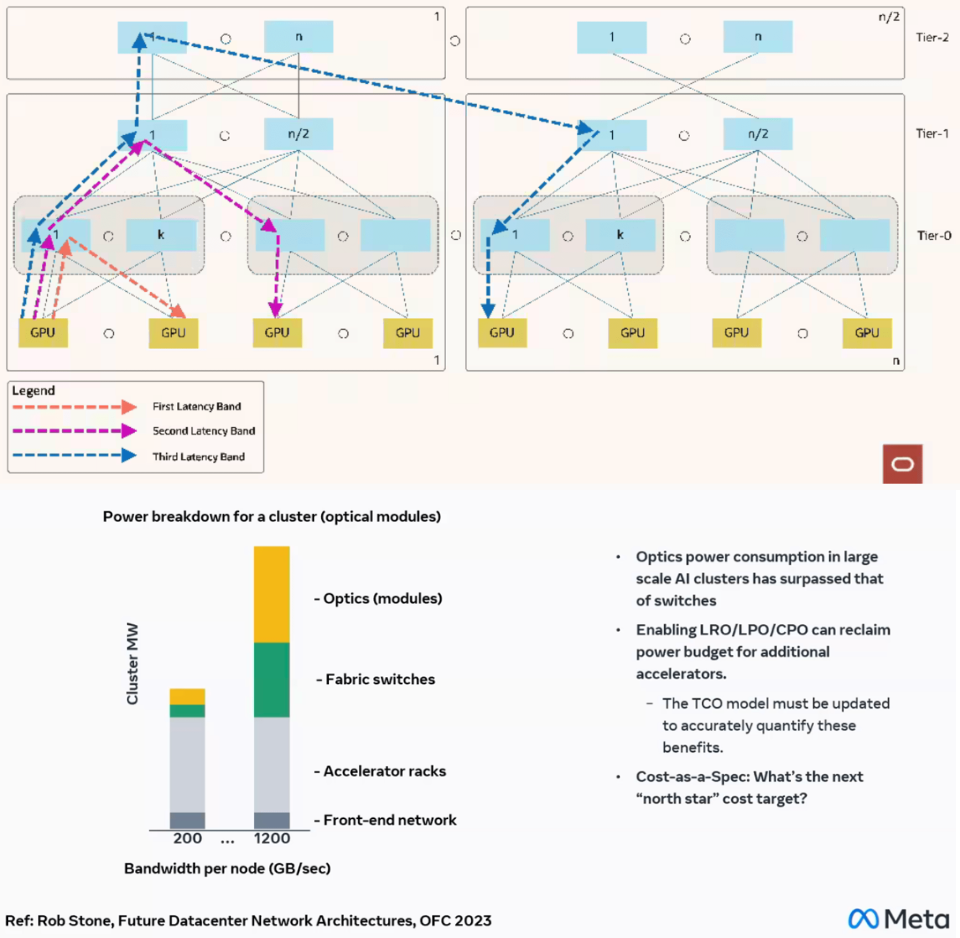

Scale-Out 网络已成为光子技术的成熟战场，光学可插拔收发器（如QSFP-DD、OSFP）广泛应用于串联交换机与机柜间的连接，覆盖数十米距离。
然而，随着400G、800G及1.6T链路的逐步商用化，功耗和总拥有成本（TCO）成为限制其发展的主要瓶颈。

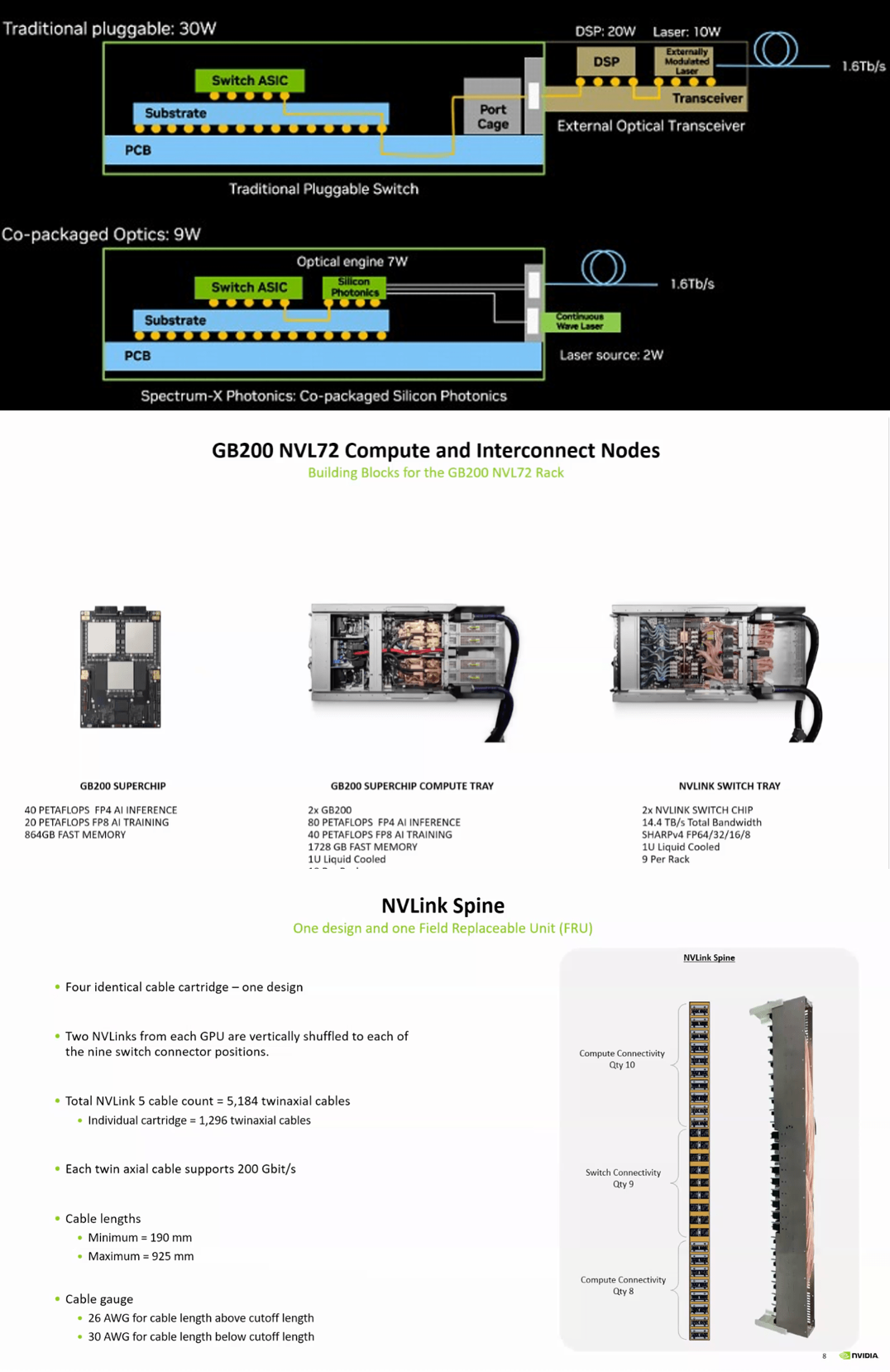

为解决这一问题，共封装光学（CPO）技术应运而生，并在近期取得突破性进展。例如，NVIDIA在GTC25上发布的Spectrum-X光子交换机采用CPO技术，成功将1.6Tbps链路的功耗从30W降至9W，实现了约3.5倍的功耗节省。
这种功耗的降低不仅提升了能效，还使得GPU密度显著提高：在相同的机架功率预算下，GPU数量可增加2到3倍。
CPO技术仍面临可靠性与良率方面的挑战。由于AI数据中心规模庞大，达到智能手机量级，这意味着100万条链路可能每天都会出现数十次链路失效。CPO需要满足极低的失效率要求（如0.001%/天水平），并通过大规模测试验证其可行性。
在Scale-Up网络领域，铜缆互连目前占据主导地位，NVLink72／576等全铜线缆被用于GPU板内及板间互连，提供高带宽的同时依赖精密PCB和背板设计以确保信号完整性。
但随着信号速率逼近数十GHz，铜缆长度受限以及线缆交叉等问题逐渐显现，成为设计上的重大难题。
在此背景下，CPO技术在Scale-Up网络中展现出巨大的潜力，但也面临诸多难点。
微软提出了未来AI加速器对CPO统一物理层接口的需求，这要求在同一封装中实现高带宽、低延迟和多协议支持。
NVIDIA和TSMC等产业链伙伴正在协同制定相关CPO标准，预计该技术最早将在单GPU域的机架内互连中率先部署，并逐步向板内和板间延伸。
此外，制程厂也在为CPO发展做好准备，例如TSMC已在最新制程技术路线中预留了CPO工艺节点，为未来CPO封装提供半导体级的支持。
可以预见，在3nm及更先进的节点上，AI芯片与光子模块的一体化封装将成为现实，推动整个行业迈向新的高度。
小结
光子技术在数据中心AI领域的快速渗透，标志着“算力+互连”双轮驱动正在重塑整条产业链。
Scale-Out网络借助CPO技术实现功耗与密度的飞跃，推动超大规模AI集群的现实化；Scale-Up网络也在朝着“铜电转光子”的方向演进，为实现真正的人机融合计算提供基础支撑。
未来十年，随着CPO成本的进一步下降、接口标准的加速统一，以及良率与可靠性问题的逐步攻克，光子互连将从“可选架构”转向“数据中心基础设施的标配”，从云端到边缘、从盘内到跨机柜，数据中心的每一条连接都将依赖光子技术，全面释放AI算力的能效与规模潜能。
原文标题 : 光子技术催化数据中心AI升级：从光纤连接到共封装光学
