矩形 HMI 分为RECT 通用工业 HMI（常温车间）和H90 宽温加固 HMI（特种极端工况），可与 N80/N90/S80/U80/U90/CMPAC 全系列 PLC 原生配套，协议免配置，国产化选型友好。

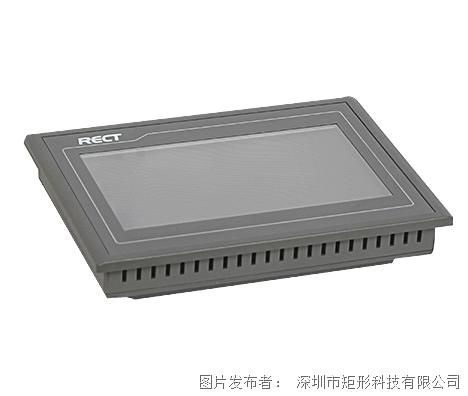

一、RECT 通用工业 HMI（常规工厂首选，性价比高）
适用场景：室内控制柜、注塑机、CNC、水处理、暖通、普通机械设备，环境温度 0~60℃
尺寸：4.3 寸 /7 寸 /10.1 寸 主流规格
硬件参数：电阻触摸屏，面板 IP65，背板 IP20；DC24V 供电；RS232/485 / 以太网；支持 U 盘、USB 下载
软件：矩形自研组态工具，支持趋势曲线、报警记录、配方、用户权限；原生直连矩形全系列 PLC，同时兼容 Modbus RTU/TCP，对接第三方控制器、网关，上传 MES
优势：稳定、交期短、价格友好，普通自动化项目标配

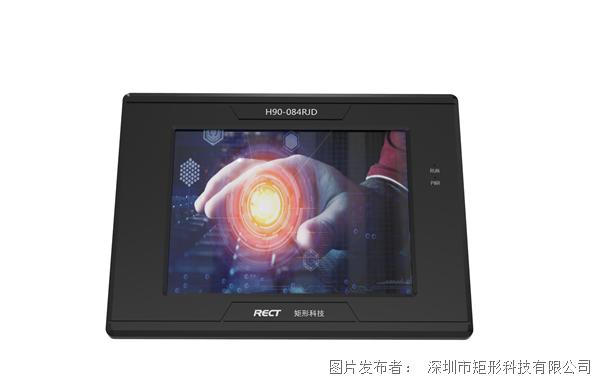

二、H90 宽温加固 HMI（特种工况主推，前面聊到的宽温 HMI）
适用场景：车载方舱、雷达载车、舰船、高原 / 沙漠野外设备、寒区装备，国产化 / 信创 / 军工项目
工作温度：-40℃～80℃，低温无需预热，不会黑屏触摸失灵
供电：DC10~36V 宽压，兼容车载 12V/24V 电瓶，抵御浪涌、启动压降
结构：铝合金加固面板，PCB 三防涂覆，IP64 防护；满足国军标振动冲击、EMC 试验，最高适配 4000m 海拔
国产化：软硬件 100% 自主可控，无海外芯片依赖，满足招标国产化要求
通讯：RS232/485 / 网口，和 U80/U90 车载加固 PLC 成套配套，雷达、特种车辆项目常用

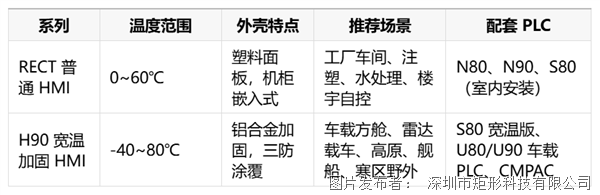

快速选型对照表
选型判断建议
设备放在室内厂房，温度 0~55℃，无持续剧烈振动→ RECT 系列，性价比最高；
户外、北方寒区、密闭机柜夏天高温，无车载颠簸 → H90 宽温基础款；
车载、雷达载车、机动方舱、强振动、国产化招标硬性要求→ H90 加固宽温 HMI（强烈推荐，和 U80 成套）
配套方案
工厂自动化方案：RECT HMI + N80 国产 PLC + π-EBOX 网关，采集设备数据对接 MES
雷达车载方舱方案：H90 宽温 HMI + U80 车载加固 PLC，整套全国产，宽温抗振，满足装备要求
补充要点： 两套 HMI 使用同一套组态软件，工程师上手门槛低，界面工程可复用；组态支持数据采集、报警、历史曲线、操作日志等标准工控功能。
