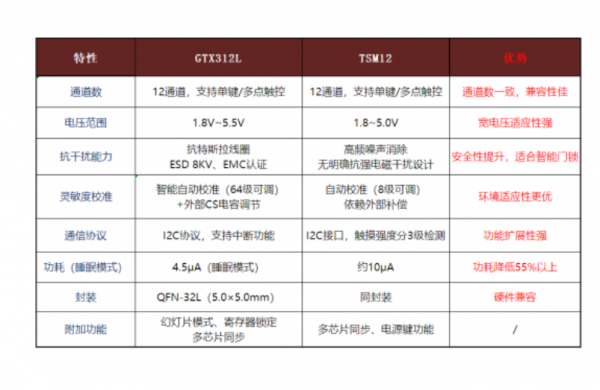

工采网代理的电容式触摸芯片 - GTX312L搭载独有的GreenTouch3LP™引擎算法，集成模拟补偿电路和嵌入式数字噪声滤波器，可抵御特斯拉线圈（小黑盒）等强电磁干扰，并通过EMC测试（ESD 8KV）即使在天线或地线密集布局的复杂场景下，也能确保触摸响应精准无误；相比之下，TSM12在复杂电磁环境下易出现误触或识别失败问题，稳定性较弱。
芯片支持64级灵敏度调节，并具备自动校准功能，能根据环境温湿度、电压波动等动态调整检测阈值，确保触控精准。而TSM12需依赖外部电路或软件补偿，灵活性不足。
GTX312L除了比TSM12拥有更丰富内容的寄存器外，还具备更强的抗干扰性能，可以抗住特斯拉线圈干扰，触摸时反应更精准，不会受外部因素影响。该芯片供电电压范围：1.8V至5.5V，采用QFN32L封装；内部控制寄存器可以使用I2C读写接口。
GTX312L在睡眠模式下电流仅4.5μA，远低于TSM12的8~10μA，其动态灵敏度校准功能进一步优化功耗，大幅延长智能门锁的续航能力。
GTX312L芯片PIN TO PIN 替换TSM12可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高，也可以直接触摸金属部件（如金属台灯、长臂灯、金属按钮、镀金属外壳等等）应用电路简单，外围器件少，加工方便，成本低。
市面上大部分主控芯片普遍都采用的MCU，但带MCU在编程容易出BUG导致触摸效果不稳定，而GTX312L已经把程序控制好了,只需要接入就好，使控制更精准，内部控制寄存器可以使用I2C读写接口；提供可切换在同一芯片上进行两个芯片并行操作的芯片IDI2C总线；主频高达108MHz，可充分满足智能门锁对于各种功能调度的计算能力需求。
内建稳压电路功能，低速采样率8Hz的睡眠模式下：典型值 4.5uA，提供8个直接输出独立端口，支持I2C接口输出，具有选项选择有效键较大输出时间大约为 80Sec，上电后需要 0.5Sec 稳定时间，在此期间内请勿触摸按键面板，所有的功能触摸无效，自动校准，当所有按键在一段时间内没有被触摸到时，芯片系统重新校准时间约为 4.0Sec。
GTX312L支持Pin to Pin直接替换TSM12，仅需调整第15脚电阻为5-10pF电容、第16脚悬空处理，并保留I2C接口的10kΩ上拉电阻，即可完成硬件升级。此外，其内置寄存器支持I2C协议配置，提供中断功能、幻灯片模式及“寄存器写入锁定”功能，便于主控芯片灵活控制。
GTX312L替换TSM12的硬件设计优化:
1：引脚调整与电路优化：
第15脚：原TSM12的电阻需替换为5~10pF电容，以优化信号滤波。
第16脚：悬空处理，避免冗余电路影响性能。
其他器件：为节省成本，可移除非必要元件，但需保留I2C总线的10kΩ上拉电阻。
2：供电与信号布局建议：
独立供电：通过LDO为GTX312L单独供电，避免与主控芯片共用电源线，确保电压稳定。
信号走线：SIN脚至按键焊盘的走线应尽量短，间距≥0.5mm，避免与天线或地线重叠。
抗干扰设计：RIN脚推荐6.8~10pF电容，并远离音频线与晶振，以减少电磁干扰。
电容式触摸IC - GTX312L的特点：
1、供电电压范围宽:1.8V ~ 5.5V
2、12通道智能锁专用触摸芯片
3、稳定的人体触摸检测,代替传统直接接触按键及开关
4、比TSM12更强的抗干扰性能，可以抗住特斯拉线圈干扰，ESD 8KV
5、提供“寄存器写入锁定”功能、中断功能
6、智能灵敏度校准，灵敏度可以在外部CS电容调节和程序来调节
7、待机电流10uA左右
8、封装：QFN-32L
GTX312L通过抗干扰增强、功耗优化及开发流程简化，全面超越TSM12，成为电容式触摸芯片升级的首选方案，开发者可结合具体项目需求，灵活调整设计，解决复杂干扰问题，如需进一步技术细节或设计支持，可联系工采网“在线客服”。
在触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，请联系：133 9280 5792(微信同号)
原文标题 : 支持12路独立电容检测通道的触摸芯片GTX312L可替代TSM12的门锁触摸芯片
