石油装备的三维测量检测
在石油装备制造业中，大型设备的制造精度和质量控制至关重要，直接关系到石油开采、运输和加工过程的安全与效率。传统的检测手段不易满足对于大尺寸复杂结构的高精度检测需求，往往容易造成测量精度难以保障、测量重复性较差、以及效率相对较低的情况，影响正常施工或作业进度。
Radian激光跟踪仪的应用
激光跟踪仪，作为大尺寸精密三维测量的代表性仪器，已经广泛应用于全球各高端制造产业的研发、设计、生产、质检等各个环节。在针对石油装备三维检测领域，其可充分满足在该领域中对于大型装备各孔、槽或部件位置度的检测确认、同轴度的检测分析与调整指导、平面度的快速检测评估为代表的各项形位公差的（GDT）检测分析。
Radian系列激光跟踪仪，是API品牌的代表性产品。其性能强大，对于大尺寸精密测量有着非常多的优势，具有微米级别（μm，1/1000mm）的测量精度、超过160m的测量范围、以及1000Hz（1000点/秒）的数据采集速率；其中Pro型号还集成有可溯源的IFM干涉激光、Plus和Core型号可实现完全无线测量操作，由此可在多种测量环境与要求下，满足石油装备的高精度三维检测。

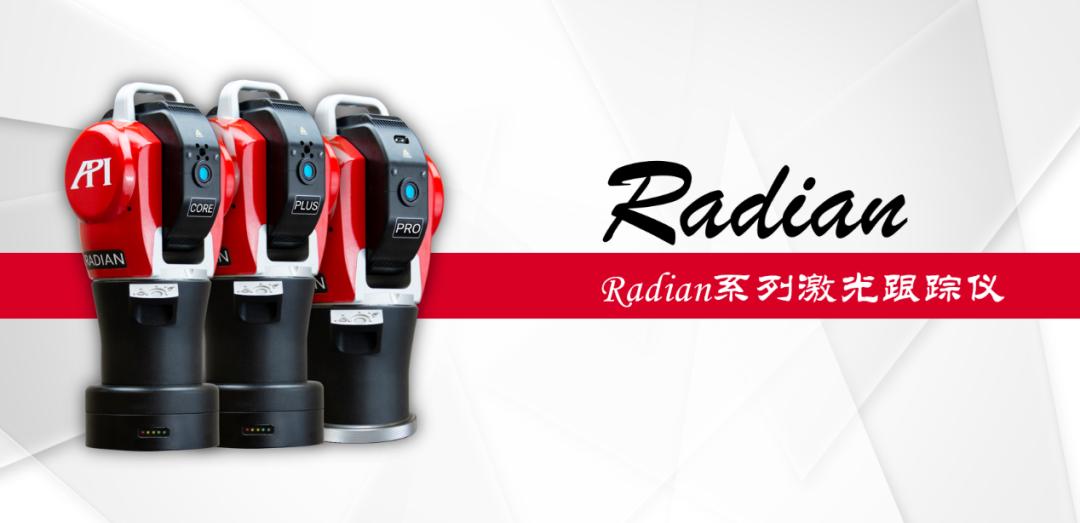

图1：Radian系列激光跟踪仪
本应用案例背景及测量需求
本项目背景为南美某石油企业，需要对其设施部件进行校准和调平。由于长时间的使用，设施各部件出现偏移，该设施使用皮带轮驱动的电机，需要进行精准的三维检测，确定中心点击平行度，以确保皮带轮之间的平行度以及电机轴的对中效果。从而避免由于部件位置偏差造成的整套系统的运行不稳定、振动、加速磨损、以及后续的时间成本及经济损失。该项检测的精度要求在0.1mm。
图2：本案例中待检测的石油装备
测量实施
测量工程师首先将Radian激光跟踪仪布设于待测石油机械设施的周边位置，随即开机开始测量。操作者手持内置棱镜的高精度SMR靶球，Radian激光跟踪仪射出激光至靶球中心并锁定跟踪。操作者随即在待测部位使用靶球进行触碰，激光跟踪仪即会以1000Hz的采数速率进行三维数据的实时采集，并将数据传输至笔记本电脑端的测量软件用于后续分析。
数据分析
在测量软件中，数据以点和点云的形式存在。选取相应点组，构建相应的线、面、体等，即可使用软件中的各分析功能实现诸如距离、垂直度、平行度、平面度、圆度、球心、等等各项的分析，也可以导入数模，将实测数据与理论数模进行比对分析误差，达到三维检测的目的。随后可根据设置的格式自动出具相应的报告。
图3：本案例测量现场
其它测量亮点
基于Radian系列激光跟踪仪强大的动态测量性能，可使用“调装”功能，对部件进行实施调整落位指导。操作者将靶球吸附固定在工件上，通过实时的跟踪测量，该固定点的三维坐标可实时显示在屏幕中，并根据设置，提示操作者偏差方向以及偏差量，并指导实时调整工件位置，直至调整到合适的位置。
此外，除使用高精度靶球实施测量外，API还根据各行业测量应用场景需求，开发了一系列的功能拓展附件，可配合Radian激光跟踪仪实现隐藏点测量、深孔测量、扫描测量、轨迹测量、6自由度（6DoF）测量等等功能。
图4：Radian激光跟踪仪功能拓展附件
总结
API品牌的Radian系列激光跟踪仪，以精度高、集成便携、操作便捷、功能丰富等优势特点，充分满足了石油装备三维检测的各项需求，为石油装备生产制造、检验检测、使用检修领域的各环节提供了卓越的三维测量检测方案。
图5：API公司总部大楼
